Venkovní žaluzie nejen do plastových oken Cetta 65

cetta 65Potřebujete pěkné a funkční venkovní žaluzie nejen do plastových oken? Exteriérová žaluzie Cetta 65, s lamelami ve tvaru písmene „C“ o šíři 6,5 cm, je velmi oblíbená a žádaná. Vedení žaluzie je řešeno hliníkovými vodícími lištami, nebo jsou lamely žaluzie vedeny v ocelovém lanku. Hliníkové vodící lišty zajišťují stabilitu žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Cetta 65 je vhodná zvláště pro zastínění rodinných domů, ale i jiných typů staveb. Do pracoven, školících či konferenčních místností doporučujeme zvolit systém DUO, u kterého se horní a dolní část žaluzie naklápí rozdílně.

Přednosti a výhody

  • dolní profil z extrudovaného hliníku
  • DUO SYSTÉM – dvojité naklápění lamel
  • vyšší tuhost lamel
  • možnost elektrického ovládání
  • garantovaná plocha až 24 m2

Základní barvy

lamela

DB 703
DB 703
RAL 1015
RAL 1015
RAL 5014
RAL 5014
RAL 7016
RAL 7016
RAL 7021
RAL 7021
RAL 7022
RAL 7022
RAL 7035
RAL 7035
RAL 7038
RAL 7038
RAL 7048
RAL 7048
RAL 8014
RAL 8014
RAL 9005
RAL 9005
RAL 9006
RAL 9006
RAL 9007
RAL 9007
RAL 9010
RAL 9010
RAL 9016
RAL 9016
VSR 780
VSR 780

Příplatkové barvy

lamela

DB 702
DB 702
RAL 3004
RAL 3004
RAL 5002
RAL 5002
RAL 6005
RAL 6005
RAL 7035
RAL 7035
W 210
W 210

Příplatkové barvy Isotra System Decoral 1

box, vodící lišty, držáky vodících lišt, horní a dolní profil

ISD 110
ISD 110
ISD 120
ISD 120
ISD 130
ISD 130
ISD 140
ISD 140
ISD 150
ISD 150
ISD 152
ISD 152
ISD 154
ISD 154
ISD 160
ISD 160
ISD 200
ISD 200
ISD 210
ISD 210
ISD 212
ISD 212
ISD 214
ISD 214
ISD 220
ISD 220
ISD 222
ISD 222
ISD 230
ISD 230
ISD 310
ISD 310

Příplatkové barvy Isotra System Decoral 2

box, vodící lišty, držáky vodících lišt, horní a dolní profil

ISD 500
ISD 500
ISD 510
ISD 510
ISD 600
ISD 600
ISD 610
ISD 610
ISD 620
ISD 620
ISD 630
ISD 630
ISD 640
ISD 640
ISD 700
ISD 700

Rozměry

Rozměry

minimální šířka
600 mm

maximální šířka
6000 mm

maximální výška
4000 mm

maximální plocha
8 m2 (pro ovládání klikou)
24 m2 (pro ovládání motorem)

Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.
Atypické rozměry nevyrábíme.

Ovládání

klika

manuálně

klikou

dálkový ovladač

elektricky

dálkovým ovladačem nebo vypínačem

Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní
pásek
vodící lišta lanko
Obchodní název

P 001/1 P 001/2 P 012/2 P 039

Viz technický manuál P 036 P 030/2 P 531,
P531/1
Rozměr (mm) 56 × 58 58 × 60 67 × 13 0,42 × 83 Viz technický manuál Ø 3,2 60 × 72 6 × 0,28
Materiál Fe Al Al Al Viz technický manuál Fe / PVC PES PES
Řez řez profilu řez profilu řez profilu řez profilu
Barva Standard:
pozink. plech
natural (Al profil)
Ostatní RAL v nástřiku,
DECORAL*
Standard:
elox. hliník
Ostatní RAL v nástřiku,
DECORAL*
Dle aktuálního vzorníku
ISOTRA a.s.
Základní provedení – elox
Lakováno v barvách RAL,
DECORAL*
šedá
černá
šedá
černá
šedá
černá

*pro max. šířku 4000 mm

Základní typy montáže

Montáž do vytvořené kapsy (strop / stěna)

Montáž do vytvořené kapsy (strop / stěna)

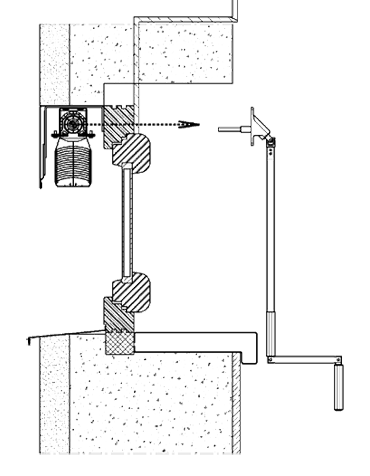

Montáž do špalety na rám okna (strop / stěna)

Montáž do špalety na rám okna (strop / stěna)

Montáž na rozšiřovací profil okna (strop / stěna)

Montáž na rozšiřovací profil okna (strop / stěna)

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  •  Samonosné provedení (upevnění žaluzie na vodících lištách)
  • Fasádní provedení (kulatá kazeta; montáž na fasádu)
  • Montáž do překladu Heluz (zapuštěné vodící lišty)
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení)
  • Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Vedení lišta

Základní charakteristiky Vlastnost
Odolnost proti větru Šířka stavebního otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Třída odolnosti větru 4 7 3 6 2 5 1 4
Max. rychlost větru v (km/h) 61 49 38 28
Max. účinná výška křídla  Hmax = 4000 mm
Šířka stavebního otvoru L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Třída odolnosti větru 0 3 0 2 0 1 0 0
Max. rychlost větru vmax (km/h) 19 11 5 1
Max. účinná výška křídla Hmax = 4000 mm
Přídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činitel prostupu sluneční energie gtot 0,032 - 0,094 (dle zvolené barvy lamely)*

Vedení lanko

Základní charakteristiky Vlastnost
Odolnost proti větru Šířka stavebního otvoru L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Třída odolnosti větru 1 4 0 3 0 2 0 1 0 0
Max. rychlost větru vmax (km/h) 28 19 11 5 1
Max. účinná výška křídla Hmax = 2500mm
Šířka stavebního otvoru L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 000 < L <= 4 500
Třída odolnosti větru 0 3 0 2 0 1 0 0 0 0
Max. rychlost větru vmax (km/h) 19 11 5 1 1
Max. účinná výška křídla Hmax = 4000 mm
Přídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činitel prostupu sluneční energie gtot 0,032 - 0,094 (dle zvolené barvy lamely)*
